01.09.2020 12:04
Самовсасывание центробежные насосы с предвключенным эжектором (струйным насосом) марок JE - JES, JEX - JESX, AGA - AGC фирмы Ebara

Самовсасывающие насосы способны откачивать воздух из всасывающей линии насоса, чего обычные центробежные насосы без дополнительных приспособлений делать не могут. Свойство может быть необходимо или полезно, например, в случае, когда насос расположен выше уровня жидкости, которую нужно откачивать, откачивания жидкость от приямков, из резервуаров через верхнюю горловину, если возникает вероятность снижения уровня во всасывающей емкости, ниже рекомендуемого и попадания воздуха в проточную часть насоса.
Высота самовсасывания насосов подобной конструкции достигает до 8 м. Однако, нужно заметить, что это значение зависит от гидравлической схемы, герметичности всасывающего трубопровода, свойств жидкости.
Типичная конструкция самовсасывающего насоса с предвключенным (встроенным) струйным насосом показана ниже.

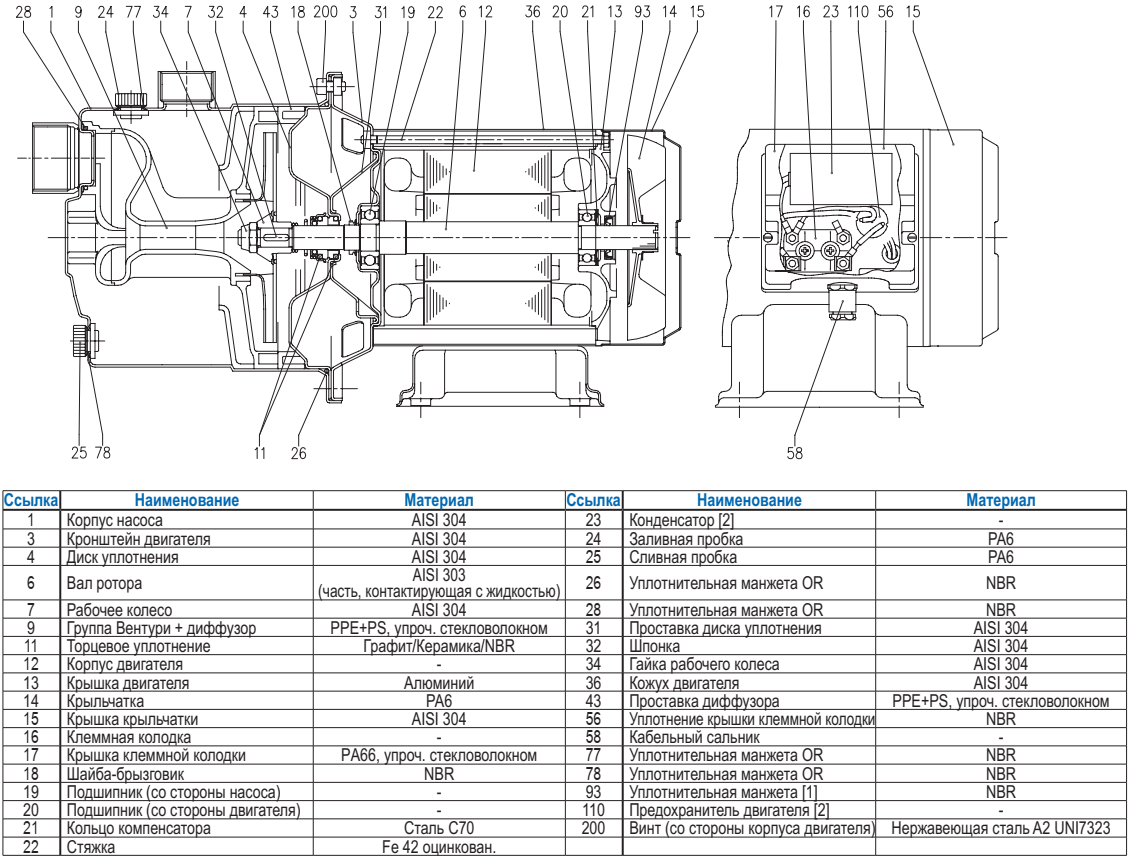

Разрез проточной части насоса JE

Данные насосы предназначены для перекачивания жидкостей без твердых включений по физическим свойствам близким к воде (при перекачивании жидкостей отличных от воды стоит проконсультироваться со специалистами).
Насосы подобных конструкций требуют предварительной заливки проточной части (что, в том числе, для стабильной работы может потребовать применения обратного клапана установленного на всасывающей линии насоса, см. рекомендуемую монтажную схему показанную ниже).

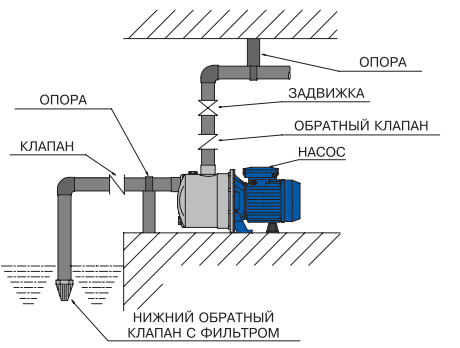

Монтажная схема

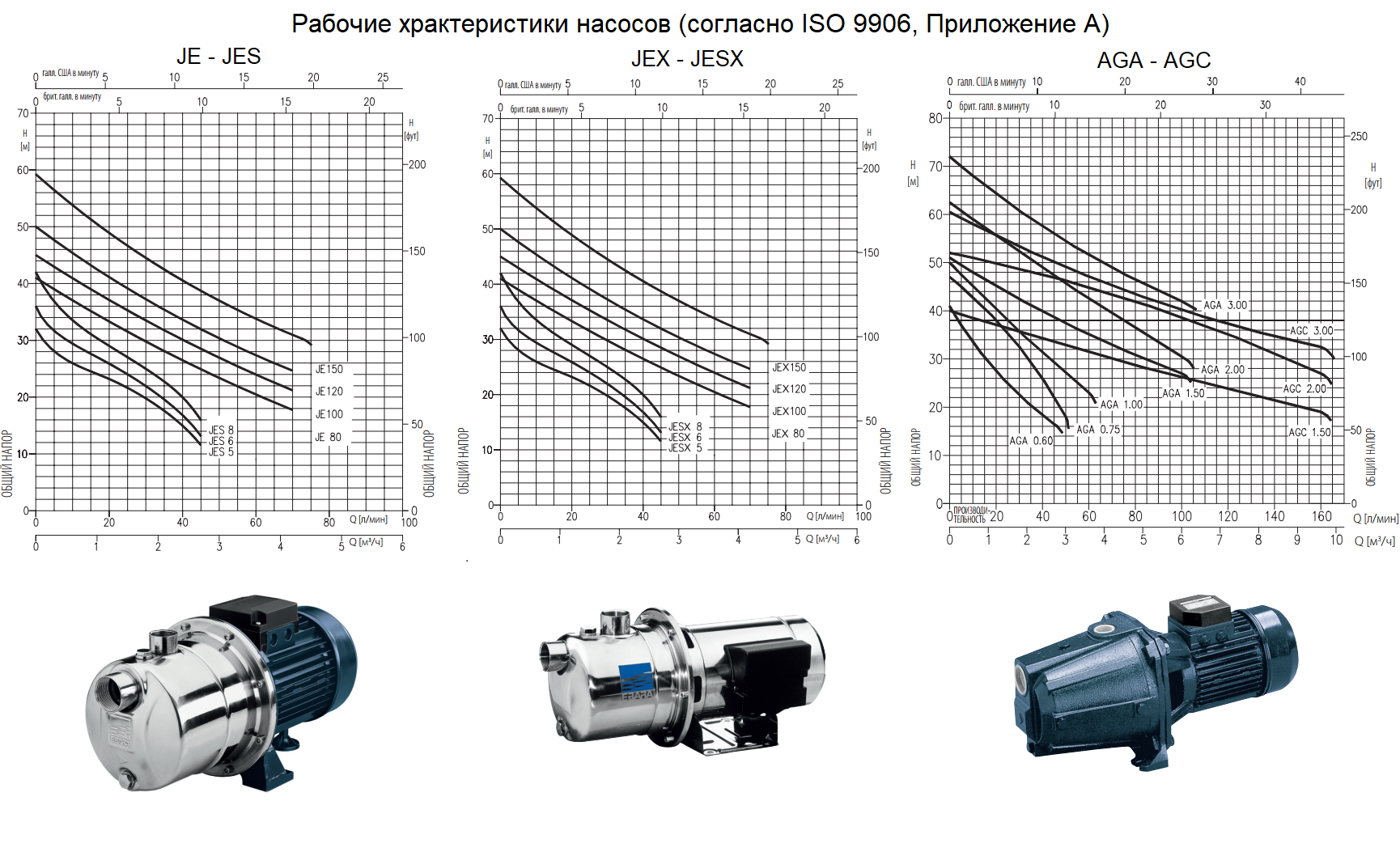

Ниже показаны рабочие поля самовсасывающих насосов марок JE - JES, JEX - JESX, AGA - AGC.

JE - JES, JEX - JESX, AGA - AGC рабочие поля

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление: 6 бар
• Максимальная температура жидкости: 45 °C
• Максимальная глубина всасывания: 8 м
ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Высокоэффективные двигатели класса IE2 от 0,75 кВт)
• Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 % 50 Гц
МАТЕРИАЛЫ
• Корпус насоса, основание, кольцо уплотнения, корпус
двигателя и крышка крыльчатки из AISI 304
• Вал из AISI 303 (часть, контактирующая с жидкостью)
• Рабочее колесо из AISI 304 для JE, из PPE+PS, упроченного
стекловолокном для JES
• Торцевое уплотнение из графита/керамики/NBR

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление: 6 бар
• Максимальная температура жидкости: 45 °C
• Максимальная глубина всасывания: 8 м
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Высокоэффективные двигатели класса IE2 от 0,75 кВт
• Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 % 50 Гц
МАТЕРИАЛЫ
• Корпус насоса и кольцо уплотнения из AISI 304
• Вал из AISI 303 (часть, контактирующая с жидкостью)
• Рабочее колесо из AISI 304 для JEХ, из PPE+PS,
упроченного стекловолокном для JESХ
• Торцевое уплотнение из графита/керамики/NBR
• Кронштейн и корпус двигателя из алюминия
• Группа Вентури + диффузор из PPE+PS, упроченного
стекловолокном

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление
- 6 бар для AGA 0.60-0.75-1.00
- 10 бар для остальных типоразмеров
• Максимальная температура жидкости: 45 °C
• Максимальная глубина всасывания: 8 м
ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Высокоэффективные двигатели класса IE2 от 0,75 кВт
• Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 % 50 Гц
МАТЕРИАЛЫ
• Корпус насоса из чугуна
• Кольцо уплотнения из AISI 304 для AGA 0.60-0.75-1.00, из чугуна,
встроенное в кронштейн двигателя для остальной гаммы
• Вал из AISI 303 (часть, контактирующая с жидкостью)
• Рабочее колесо из PPE+PS, упроченноего стекловолокном,
для AGA 0.60-0.75-1.00, из латуни для остальных типоразмеров
• Торцевое уплотнение из графита/керамики/NBR
• Эжектор и диффузор из PPE+PS, упроченного стекловолокном

Более подробные данные о моделях насосов, их характеристиках можно найти по ссылкам:
JES-JE
JESX-JEX
На базе самовсасывающих насосов существуют установки повышения давления для работы в составе коммунальных и промышленных водопроводных сетей, а также орошения садов, парков и спортивных площадок.

1GP
