Выгрузка жидкого стекла из еврокубов

При выгрузке вязкого ( до 1200 сСт) жидкого стекла, как натриевого, так и калиевого из еврокубов можно применить ламинарный насос ОНЛ, подключенный к сливному крану еврокуба, имеющему наружную резьбу G 2^’’.

Для этого нужно купить и изготовить несколько деталей (см. рисунок 1).

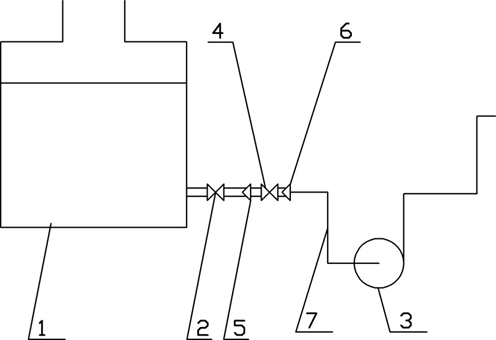

Рисунок 1. Выгрузка жидкого стекла из еврокубов

1. Еврокуб с жидким стеклом
2. Кран еврокуба
3. Ламинарный насос ОНЛ
4. Кран шаровой с цапфами d_y= 50 мм по DIN 11850 и быстроразъемной гайкой
5. Штуцер переходный d_y= 50 мм по DIN 11850 к резьбе G2^’’
6. Переход с d_y= 50 мм к рукаву d_y= 65 мм ( с «елкой»)
7. Рукав напорновсасывающий d_y= 65 мм, l=3 – 4 метра

Для ускорения слива последовательно из нескольких еврокубов нужно изготовить два штуцера (поз.5). Резьбу уточнить по крану еврокуба.

Перед сливом в краны двух еврокубов ввертываются штуцеры ( поз.5). Всасывающий рукав насоса (поз. 7) с присоединительными деталями прикрепляется к штуцеру (поз.5). Открываются оба крана (поз. 2 и 4) и крышка еврокуба. Включается насос на откачку. По завершению откачки закрывается кран 4. Всасывающее устройство с оставшимся в нем продуктом, отвертывается и присоединяется к штуцеру 5 на следующем еврокубе. Ожидаемая скорость откачки 15 м³/ч (еврокуб будет откачан за 4 -5 минут).

Откачка жидкого стекла через горловину с помощью самовсасывающего насоса очень неудобна и требует вдвое более мощного двигателя.

---
