Главная Каталог насосов Пищевой центробежный насос ОНЦ

Пищевой центробежный насос ОНЦ – 4 страница

Опросный лист

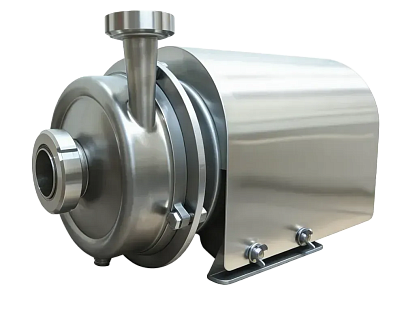

Пищевой центробежный насос ОНЦ Пищевой центробежный насос ОНЦ Пищевой центробежный насос ОНЦ Пищевой центробежный насос ОНЦ Пищевой центробежный насос ОНЦ Пищевой центробежный насос ОНЦ
Пищевой центробежный насос ОНЦ
Пищевой центробежный насос ОНЦ
Пищевой центробежный насос ОНЦ
Пищевой центробежный насос ОНЦ
Пищевой центробежный насос ОНЦ
Пищевой центробежный насос ОНЦ
1 неделя
По запросу
Заказать
Скачать PDF
Подача
0.1 ... 100 м3/ч
Напор
2 … 80 метров
Температура жидкости
-15°С ... +180°С (исполнение -60 °С до +240 °С)
Вязкость
до 400 сСт
Включения
до 0,1% размером до 0,2 мм

Область применения: Для перекачивания пищевых невязких жидкостей: молока, пива, вина, спирта, сока, подсолнечного масла, моющих средств и дезинфицирующих растворов (2- 3% кислот и щелочей), а также других жидкостей. Взамен насосов "Зива" в вакуум-выпарных установках Виганд.

Все характеристики
Описание и характеристики
Габаритные размеры
Отзывы
Вопрос-ответ
Оплата и доставка

Область применения:

Для перекачивания пищевых невязких жидкостей: молока, пива, вина, спирта, сока, подсолнечного масла, моющих средств и дезинфицирующих растворов (2- 3% кислот и щелочей), а также других жидкостей.
Взамен насосов "Зива" в вакуум-выпарных установках Виганд.

Преимущества насоса:

  • проточная часть насоса выполнена из нержавеющей стали Х18Н10 (AISI 304) или AISI 316;
  • применение торцовых уплотнений фирмы “Джон Крейн” (Англия) в соответствии с перекачиваемой жидкость, ее температурой, условиями эксплуатации;
  • работа под вакуумом (при комплектации двойным торцовым уплотнением);
  • отечественные электродвигатели российских электрозаводов;
  • сертификат ТР ТС 010 или 012;
  • получение нужных параметров подачи и напора, низконапорные варианты;
  • Работа под вакуумом (при комплектации двойным торцовым уплотнением);
  • улучшенные энергетические (повышенный КПД) и виброакустические характеристики;

Двигатель:

Исполнение общепромышленное или взрывозащищенное Ex;
Частота вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин;
Однофазное 220В или трехфазное 220/380В;
Степень защиты IP54, IP55;
Комплектация кожухом из нерж.стали, датчиками температуры подшипников;
Климатическое исполнение и категория размещения У1, УХЛ1, У2, У3, ОМ2.

Материал проточной части:

Корпус насоса, рабочее колесо, крышка корпуса, фонарь, удлинитель вала, гайка колеса из нержавеющей стали 12Х18Н10Т.

Варианты комплектации насосов:

 -Рабочее колесо открытого, закрытого типа,  специальные колеса.
- Камера охлаждения, обогрева, электрообогрев.
- Установка на тележку с пускателем. Частотный преобразователь.
- Защита от сухого хода. Длительная работа насоса без перекачиваемой жидкости.
- Патрубки резьбовые, фланцевые, ответные детали, исполнение на другие проходные сечения.
- Исполнение для горячих жидкостей до 250⁰С.
- Работа при разрежении на входе до -0,85 атм.

Варианты исполнения насоса:
Исп.1 общепромышленное (для молока, воды, соков, пива, моющих средств)
Исп.2 взрывозащищенное (для вина, водки, коньяка)
Исп.3 общепромышленное, тандем (при  необходимости промывки или охлаждения торцового уплотнения из водопровода)
Исп.4 взрывозащищенное, тандем (при  необходимости промывки или охлаждения торцового уплотнения из водопровода)
Исп.5 общепромышленное, тандем, бачок (для сахарного сиропа, для солевых растворов)
Исп.6 взрывозащищенное, тандем, бачок (для спирта)
Исп.7 специальное

Пример условного обозначения электронасоса: ОНЦ 25/30 К55А (5,5Вх3000)–У2 или ОНЦ 25/30К–5,5/2Е-55А–У2, где:
О - отрасль промышленности (пищевая)
Н - насос
Ц - центробежный
25 - номинальная подача, м3 /час
30 - номинальный напор, м
К - материал проточной части насоса, хромоникелевая сталь 12Х18Н10Т
5,5 - мощность электродвигателя, (кВт)
2 – индекс частоты вращения электродвигателя (число полюсов),2900 об/мин
Е - электродвигатель взрывозащищенного  исполнения
5 - торцовое уплотнение вала (одинарное)
55 - торцовое уплотнение вала (двойное)
А – автономная система гидрозатвора двойного торцового уплотнения вала
1 – выносной бачок
Д – бачок под давлением
У2 - климатическое исполнение

Область промышленности
Пищевая, Сельское хозяйство, Фармацевтическая, хлебозаводы / кондитерские предприятия, производство безалкогольных напитков, маслозаводы, молочные заводы/хладокомбинаты, мясокомбинаты, фермерские хозяйства/птицефабрики, макаронные фабрики, рыбокомбинаты, пивоваренные заводы, спиртзаводы и лвз, сахарные заводы, производство соков / консервов, производство бытовой химии/косметики, фармацевтические компании
Типы жидкостей
Вода, молоко, пиво, вино, сок, меланж, дрожжи, бульон, конденсат, квас, бальзам, бражка, виноматериалы, глазурь, глицерин, жирные кислоты, закваска, карамель, кефир, кисель, колер, концентрат квасного сусла ккс, кровь, культуральная жидкость, ликер, маринад, мисцелла, моющий раствор, настойки, пивное сусло, раствор солевой, сливки, сок томатный, соус, соус соевый, сусло квасное, сыворотка, тесто жидкое, тузлук, безалкогольные напитки, дезинфицирующий раствор, дезраствор, масло вакуумное, масло веретенное, масло кокосовое, масло оливковое, масло рапсовое, масло растительное, масло соевое, моющее средство, щелочные растворы, вода морская, водка, жир растительный, масло фритюрное, рассол, раствор соды, раствор соли, сироп сахарный, сусло пивное, щелочь
Производитель
Насосы и уплотнения (Россия)
Тип конструкции
центробежные консольные насосы
Конструкция рабочего колеса
Насосы с закрытым рабочим колесом/Насосы с открытым рабочим колесом, Насосы с закрытым рабочим колесом;Насосы с открытым рабочим колесом
Количество рабочих колес
Одноступенчатые насосы
Погруженность под уровень
поверхностные несамовсасывающие насосы
Расположение оси вращения
горизонтальное
Подача
0.1 ... 100 м3/ч
Напор
2 … 80 метров
Температура жидкости
-15°С ... +180°С (исполнение -60 °С до +240 °С)
Плотность
До 1.8 г/см3
Вязкость
до 400 сСт
Включения
до 0,1% размером до 0,2 мм
Макс. давление в корпусе
До 6 / 10 кгс/см2 (в зависимости от модели)
Пищевой центробежный насос ОНЦ

Размеры, мм

L* Z* T l11 b11 h11 H K B Е M D24 DyX RdX DyY RdY
ОНЦ 80/20 К5 (11х3000) 610 345 380 250 330 50 132 185 250 85 110 350 80 110х1/6" 65 95х1/6"
ОНЦ 0,5/10 К-5-U3 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 0,5/10 К-5-ФК (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 0,5/15 К-5-ФК (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 1,5/10 К-5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 1,5/15 К-5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 100/50 К-5-О (30х3000) 755 490 450 203 279 65 180 180 326 85 105 400 100 130х1/4" 65 95х1/6"
ОНЦ 100/50 К-5-ФК-О (30х3000) 755 490 450 203 279 65 180 180 326 85 105 400 100 130х1/4" 65 95х1/6"
ОНЦ 12,5/20 К-5 (1,5х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 12,5/20 К-5-С (2,2х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 12,5/25 К-5 (2,2х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 12,5/30 К-5 ФК (3х3000) 440 290 290 200 260 50 90 150 160 55 80 260 50 78х1/6" 32 58х1/6"
ОНЦ 12,5/35 К-5 (3х3000) 440 290 290 200 260 50 90 150 160 55 80 260 50 78х1/6" 32 58х1/6"
ОНЦ 12,5/50 К-5-С (5,5х3000) 510 325 320 220 260 50 100 185 190 60 110 310 50 78х1/6" 50 78х1/6"
ОНЦ 20/70 К-5 (15х3000) - 480 370 340 255 60 160 185 - 70 110 360 65 95х1/6" 50 78х1/6"
ОНЦ 25/30 К-5-О (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/30 К-5-ФК (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/32 К-5 (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/32 К-5-С (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/35 К-5 (5.5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/50 К-5-О (7,5 х3000) 560 335 320 220 280 50 112 185 220 60 110 310 50 78х1/6" 50 78х1/6"
ОНЦ 25/50 К-5-О (7,5В х3000) 560 335 320 220 280 50 112 185 220 60 110 310 50 78х1/6" 50 78х1/6"
ОНЦ 25/50 К-5-С (7,5х3000) 560 335 320 220 280 50 112 185 220 60 110 310 50 78х1/6" 50 78х1/6"
ОНЦ 25/80 К-5М (15х3000) 790 480 370 340 255 60 160 185 250 70 110 360 65 95х1/6" 50 78х1/6"
ОНЦ 3,5/20 К-5-U3 (1,1х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 3,5/20 К-5-О (1,1х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 3/20 К-5 (0,75х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 50/15 К-5 (4х3000) 480 330 290 220 260 50 100 175 175 55 80 260 65 95х1/6" 50 78х1/6"
ОНЦ 50/15 К-5 (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 65 95х1/6" 50 78х1/6"
ОНЦ 50/30 К-5-U3 (7,5х3000) 560 335 320 220 280 50 112 185 220 70 110 310 80 110х1/6" 50 78х1/6"
ОНЦ 50/31 К-5-С (7,5х3000) 560 335 320 220 280 50 112 185 220 70 110 310 80 110х1/6" 50 78х1/6"
ОНЦ 50/32 К-5 (7,5х3000) 560 335 320 220 280 50 112 185 220 70 110 310 80 110х1/6" 50 78х1/6"
ОНЦ 50/50 К-5М (15х3000) 790 480 370 340 255 60 160 185 250 70 110 360 80 110х1/6" 50 78х1/6"
ОНЦ 50/50 К-5-О (15х3000) 790 480 370 340 255 60 160 185 250 70 110 360 80 110х1/6" 50 78х1/6"
ОНЦ 50/55 К-5-О (15х3000) 790 480 370 340 255 60 160 185 250 70 110 360 80 110х1/6" 50 78х1/6"
ОНЦ 50/56 К-5 (15х3000) 790 480 370 340 255 60 160 185 250 70 110 360 80 110х1/6" 50 78х1/6"
ОНЦ 6,3/20 Е-5 (1,5х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 6,3/50 К-5-О (5,5х3000) 480 300 290 220 260 50 100 150 175 55 80 260 50 78х1/6" 32 58х1/6"
ОНЦ 6,3/50 К-5-С (5,5х3000) 480 300 290 220 260 50 100 150 175 55 80 260 50 78х1/6" 32 58х1/6"
ОНЦ 80/50 К-5М-О (18,5х3000) 735 470 400 210 254 65 160 185 295 85 110 350 80 110х1/6" 65 95х1/6"
ОНЦ 1/15 К5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 3,5/10 К5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 3,5/20 К5 (1,1х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 6,3/10 К5 (0,75х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 6,3/20 К5 (1,5х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 6,3/25 К5 (1,5х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 6,3/50 К5 (5,5х3000) 480 300 290 220 260 50 100 150 175 55 80 260 50 78х1/6" 32 58х1/6"
ОНЦ 10/10 К5 (0,75х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 12,5/20 К5 (2,2х3000) 365 270 240 170 200 50 80 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 12,5/30 К5 (3х3000) 440 290 290 200 260 50 90 150 160 55 80 260 50 78х1/6" 32 58х1/6"
ОНЦ 12,5/50 К5 (5,5х3000) 510 325 320 220 260 50 100 185 190 60 110 310 50 78х1/6" 50 78х1/6"
ОНЦ 20/20 К5 (3х3000) 440 320 290 200 260 50 90 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/10 К5 (2,2х3000) 365 270 240 170 200 50 80 140 140 55 55 210 50 78х1/6" 50 78х1/6"
ОНЦ 25/30 К5 (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 25/50 К5 (7,5х3000) 560 335 320 220 280 50 112 185 220 60 110 310 50 78х1/6" 50 78х1/6"
ОНЦ 25/80 К5 (15х3000) 790 480 370 340 255 60 160 185 250 70 110 360 65 95х1/6" 50 78х1/6"
ОНЦ 30/20 К5 (4х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 30/30 К5 (5,5х3000) 480 330 290 220 260 50 100 175 175 55 80 260 50 78х1/6" 50 78х1/6"
ОНЦ 50/15 К5 (4x3000) 480 330 290 220 260 50 100 175 175 55 80 260 65 95х1/6" 50 78х1/6"
ОНЦ 50/30 К5 (7,5x3000) 560 335 320 220 280 50 112 185 220 70 110 310 80 110х1/6" 50 78х1/6"
ОНЦ 50/50 К5 (15x3000) 790 480 370 340 255 60 160 185 250 70 110 360 80 110х1/6" 50 78х1/6"
ОНЦ 80/30 К5 (11x3000) 610 345 380 250 330 50 132 185 250 85 110 350 80 110х1/6" 65 95х1/6"
ОНЦ 80/50 К5 (18,5x3000) 735 470 400 210 254 65 160 185 295 85 110 350 80 110х1/6" 65 95х1/6"
ОНЦ 100/25 К5 (15x3000) 800 480 370 340 255 60 160 185 260 80 110 360 100 130х1/4" 80 110х1/4"
ОНЦ 100/30 К5 (18,5x3000) 735 470 400 210 254 65 160 190 295 85 75 350 100 130х1/4" 80 110х1/4"
ОНЦ 100/50 К5 (30x3000) 755 490 450 203 279 65 180 180 326 85 105 400 100 130х1/4" 65 95х1/6"
ОНЦ 0,5/10 К-5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 0,5/15 К-5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 1,5/20 К-5 (0,75х3000) 340 260 230 150 200 50 71 140 140 55 60 210 32 58х1/6" 32 58х1/6"
ОНЦ 1/10 К-5 (0,55х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 0,5/10 К-5 (0,37х3000) 310 205 240 150 200 50 63 90 115 50 45 160 20 44х1/6" 20 44х1/6"
ОНЦ 0,5/10 К-5 (0,55Вх3000) - 205
