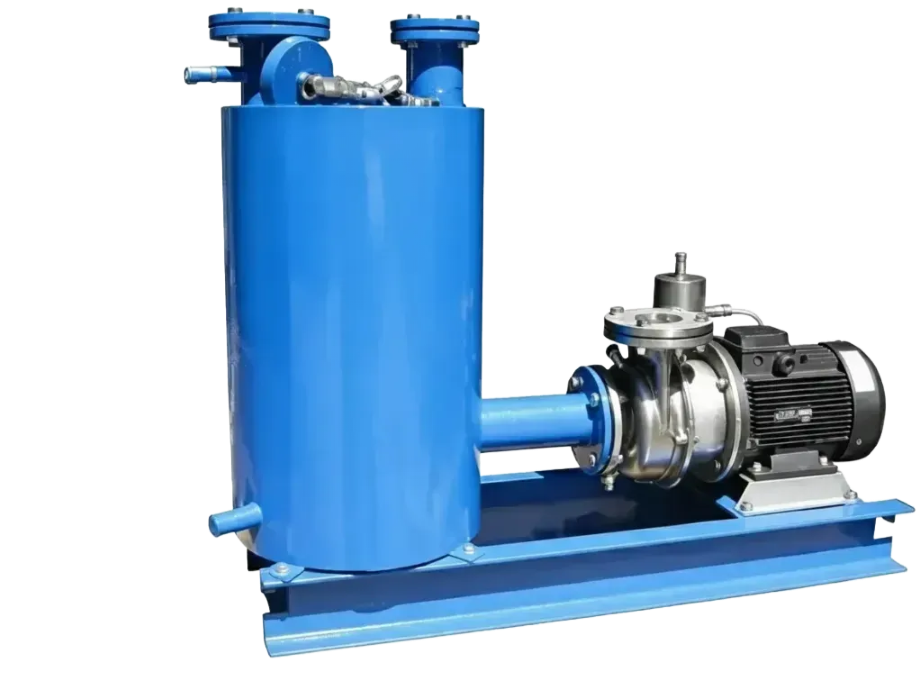

Самовсасывающая установка с насосом ОНЛ и предвключенным бачком для самовсасывания

Область применения:

Откачивание вязких, абразивсодержащих пищевых и химических жидкостей (шламов) из приямков, цистерн, бочек и др. емкостей

Преимущества насоса:

Во многих отраслях промышленности таких, как пищевая, химическая, строительная и др. возникает задача периодического откачивания вязких жидкостей из приямков, цистерн, бочек и др. емкостей. Это задача является комплексной технической проблемой и здесь, по существу, приходится решать две задачи:
1) перекачивание насосом вязких жидкостей;
2) первоначальное удаление воздуха из всасывающего трубопровода, погруженного в емкость.
Предлагаем установку с насосом марки ОНЛ, предназначенную решить обе эти задачи.

Преимущества:

• самовсасывание - удаление воздуха из всасывающего трубопровода, погруженного в жидкость/ёмкость;
• перекачивания жидкостей с вязкостью до 300 000 сСт, где центробежные насосы не могут быть применены;
• для жидкостей, содержащих взвеси, волокна и другие мягкие и твердые включения;
• бережное перекачивание пенящихся жидкостей. Специальное исполнение с гладкими лопатками;
неповреждающее перекачивание жидкостей с частицами, чувствительных к перемешиванию, измельчению или расслаиванию;
• Перекачивание жидкостей с большим количеством твердого (до 60% по весу) абразива, очень вязких или с газовыми включениями. Применяются при откачке шламов (в т.ч. нефтяных и кислотных), иловых и известковых осадков, пенящихся жидкостей. Перекачивание густых осадков позволяет сократить размеры полей орошения. В отличии от аналогов, насосы ОНЛ предельно просты, конструктивно мало отличаясь от центробежных. При ремонте меняются только торцовые уплотнения. В отличие от винтовых насосов, насосы ОНЛ не боятся продолжительной работы "в сухую", могут иметь рубашку обогрева для предотвращения застывания жидкости или разогрева перед запуском насоса, а благодаря вакуумному резервуару высота самовсасывания может достигать 7 м.

Моноблочное исполнение насоса позволяет обойтись без фундамента, дает возможность устанавливать насосы на тележках, салазках или эстакадах. Сечение трубы, объем, и вертикальный размер предвключенного бака рассчитываются исходя из необходимой скорости откачивания, глубины подземного резервуара с жидкостью, вязкости жидкости, длины всасывающего трубопровода. При выборе насоса учитывается длина и сечение напорного трубопровода, по которому отводится жидкость, и вертикальная отметка на которую нужно доставить жидкость. Все оборудование изготавливается из нержавеющей стали.

Двигатель:

Исполнение общепромышленное или взрывозащищенное Ex;
Частота вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин;
Однофазное 220В или трехфазное 220/380В;
Степень защиты IP54, IP55;
Комплектация кожухом из нерж.стали, датчиками температуры подшипников;
Климатическое исполнение и категория размещения У1, УХЛ1, У2, У3, ОМ2.

Материал проточной части:

Корпус насоса, рабочее колесо, крышка корпуса, фонарь, удлинитель вала, гайка колеса из нержавеющей стали 12Х18Н10Т.

Варианты комплектации насосов:

Рабочее колесо стандартное или специальные для бережного перекачивания.
Камера охлаждения, обогрева, электрообогрев.
Установка на тележку с пускателем. Частотный преобразователь.
Защита от сухого хода. Длительная работа насоса без перекачиваемой жидкости.
Патрубки резьбовые или фланцевые, исполнение на другие проходные сечения.
Исполнение для горячих жидкостей до 250⁰С.
Работа при разрежении на входе до -0,85 атм.

Возможные схемы работы установки:
1. Откачивание пивной дробины, виноградной мезги на пищевых предприятиях. Откачка мазута, шламов и других вязких и грязных жидкостей из отстойников.

Принцип действия (подробнее)

2. Откачивание растворов кислот и  щелочей из резервуаров, бочек и подземных хранилищ с устройством

Принцип действия (подробнее)

3. Откачивание из бочек патоки, сгущенки, начинки, варенья, меда и других вязких жидкостей с подогревом

Принцип действия (подробнее)

4. Откачка осадков, нефтепродуктов: мазута, шламов и других вязких жидкостей из хранилищ, отстойников перед ремонтом

Принцип действия (подробнее)
